一只小小的触头，为什么可能成为开关柜事故的“引爆点”？——从“测温”到“多参量感知”，让断路器触头状态真正看得见
一次触头接触不良，可能从一个不起眼的异常温升开始。
温度升高、触头烧蚀、弹簧变形……
如果隐患没有及时发现，最终可能演变成开关柜故障，甚至影响整个供电系统的安全稳定运行。
而问题往往在于：
当我们通过“温度升高”发现问题时，真正的故障原因可能已经隐藏了很久。
01 一个容易被忽视的部件，为什么如此重要？
高压断路器是电力系统重要的控制和保护设备。
在10kV、35kV中置式开关柜中，梅花触头承担着动、静触头之间的重要电气连接作用。
看似只是一个小部件，却直接关系到一次回路的接触可靠性。

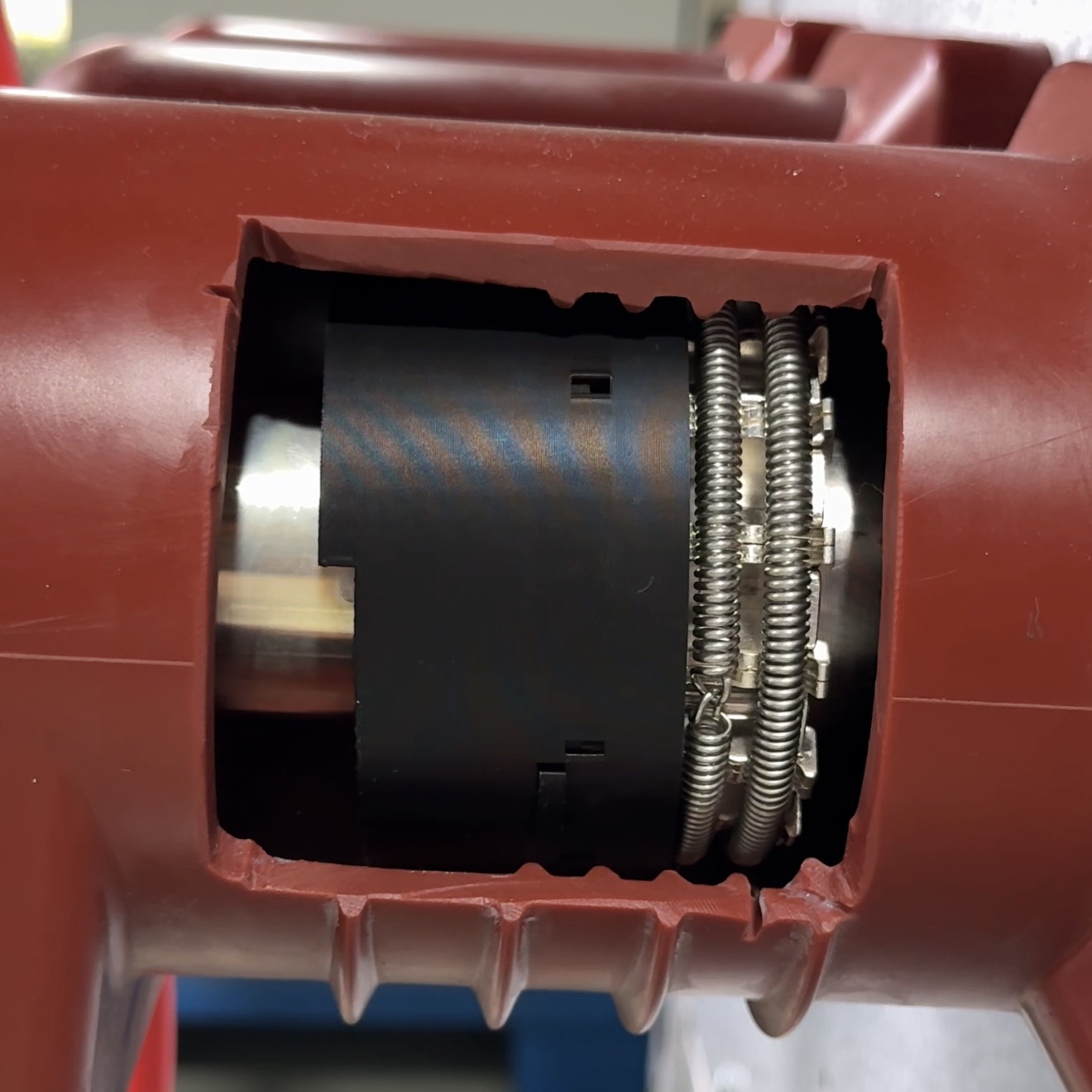

以梅花触头为例，其有效插入深度需要保持在合理范围。
插入不足，不意味着“接触一点也没关系”；插入过深，也并非“接触越多越好”。
当插入深度不足时，动、静触头有效接触面积减小，接触电阻可能增加，引起异常发热；与此同时，弹簧压缩不足，触指夹紧力下降，也会影响接触稳定性。
而当插入过深时，触指受到过度挤压，弹簧长期处于较大受力状态，可能增加疲劳、变形以及插拔阻力增大的风险。
所以，触头真正需要关注的不是“有没有接触”，而是“接触是否处于可靠状态”。
02 为什么传统“测温”，还不够？
温度，是判断开关柜触头运行状态的重要指标。
但温度更多体现的是一个结果。
例如：
夹紧力下降 → 接触状态变差 → 接触电阻变化 → 温度升高
如果只监测最后的“温度”，我们能够知道“它热了”，却不一定能够第一时间回答：
为什么热？
是触头插入深度异常？
是弹簧夹紧力下降？
是机械配合发生变化？
还是设备内部绝缘状态出现了异常？
传统仅采用单一温度测量的方式，难以完全找出故障点的真实原因。
这也是当前高压开关柜状态监测面临的一个现实问题：
行业需要的已经不只是“测到异常”，而是逐步实现对异常原因的多维感知。
03 真正需要监测的，是触头的“四种状态”
针对这一需求，克斯勒电气推出：

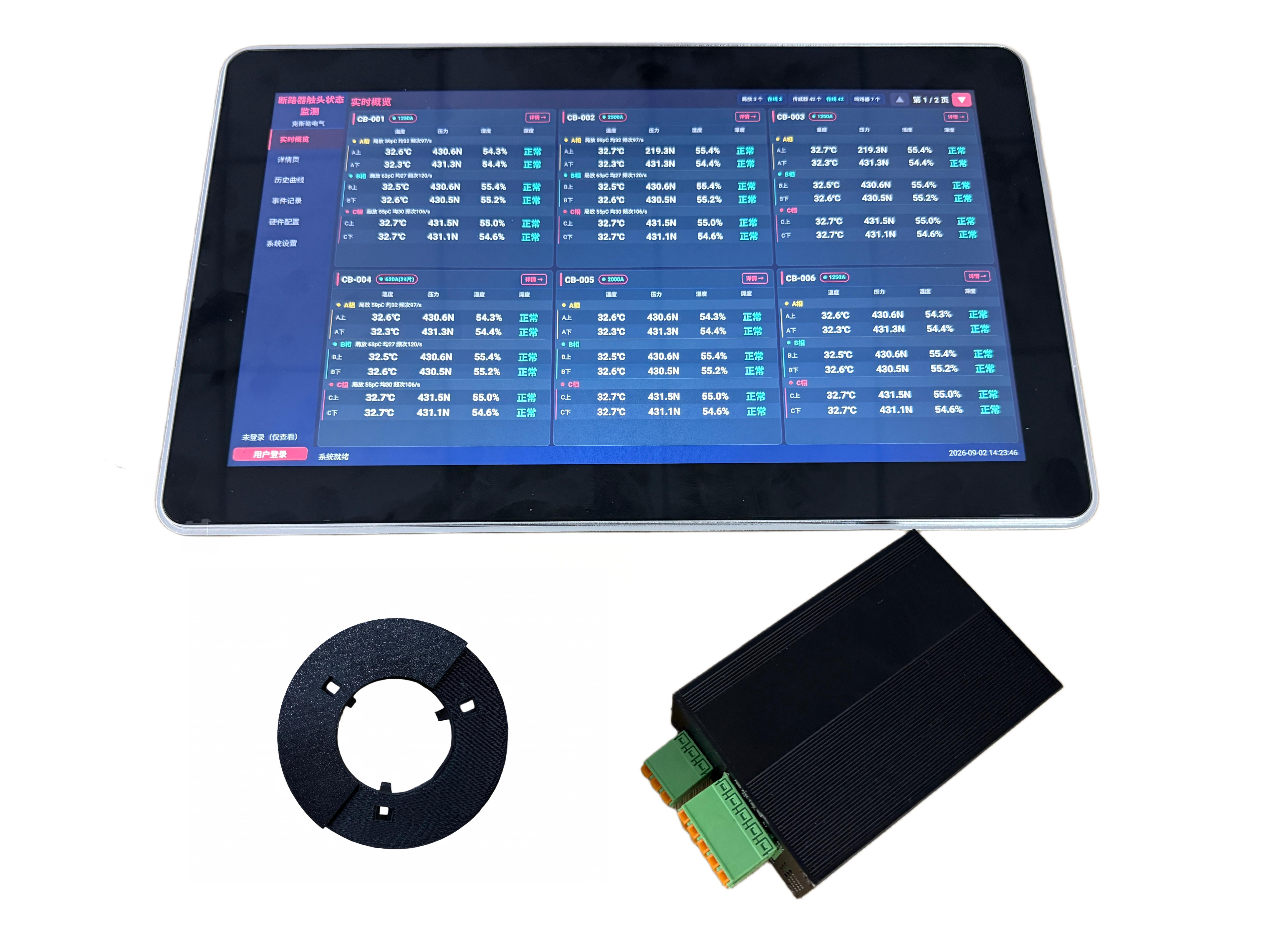

KSL-CBC100断路器触头多参量感知系统
系统将四类关键状态纳入统一监测：
插入深度
判断动、静触头是否接触到位。
夹紧力
感知触指弹簧受力状态，关注弹簧疲劳、变形等变化。
温度
持续监测动、静触头部位运行温度，及时发现异常温升。
局部放电
采用脉冲电流法，对开关柜内部局放状态进行监测。
从过去的：
“发现温度异常，再人工排查”
逐渐转向：
“深度+夹紧力+温度+局放，多维度同步感知”。
产品采用传感技术、无线通信、低功耗、抗干扰以及自动化控制等技术，将多种监测功能进行一体化集成。
04 第一关：触头有没有“插到位”？
触头插入深度，是影响接触可靠性的重要机械参数。
KSL-CBC100采用激光阵列测量技术，对触头插入深度进行精准检测，测量精度达到±1mm，分辨率0.1mm。
过去需要在检修过程中依靠人工、卡尺等方式进行测量。
现在，可以将这一参数纳入在线监测。
这意味着：
从“一次检修测量”，走向“持续状态感知”。
05 第二关：弹簧到底还有没有“力”？
梅花触头的可靠接触，不仅取决于位置，也取决于触指的夹紧力。
但弹簧疲劳、老化、拉伸、变形等问题，往往并不会一开始就表现为明显故障。
KSL-CBC100通过压力传感器及相应算法，对触指夹紧力进行检测，测量范围为0～400N。
这让过去较难直接在线掌握的“弹簧状态”，开始有了数据支撑。
不是等弹簧断裂了才知道有问题，而是持续关注夹紧力有没有发生变化。
06 第三关：温度有没有异常？
温度仍然是重要的运行状态指标。
KSL-CBC100对动、静触头部位温度进行在线监测，温度传感器测温范围为-40～125℃。
但这一次，温度不再是孤立的数据。
当：
夹紧力下降 + 温度升高
运维人员可以更加有针对性地关注触头接触状态。
当：
温度正常 + 夹紧力持续下降
则可以提前关注弹簧状态。
这就是多参量监测与单一测温之间的重要区别。
07 第四关：把“看不见”的局放纳入监测
除了机械接触问题，开关柜还面临绝缘状态方面的风险。
KSL-CBC100采用脉冲电流法进行局放监测。
产品方案利用开关柜带电指示器的电容特性构建测量模型，无需额外增加传感器，即可对开关柜内部局放信号进行监测。
其局放测量范围为0～2000pC，测量方式为脉冲电流法。
由此，系统监测范围从：
机械接触状态
进一步延伸到：
电气绝缘状态。
除了机械接触问题，开关柜还面临绝缘状态方面的风险。
KSL-CBC100采用脉冲电流法进行局放监测。
产品方案利用开关柜带电指示器的电容特性构建测量模型，无需额外增加传感器，即可对开关柜内部局放信号进行监测。
其局放测量范围为0～2000pC，测量方式为脉冲电流法。
由此，系统监测范围从：
机械接触状态
进一步延伸到：
电气绝缘状态。
08 现场数据证明：很多隐患，其实早已有“迹象”
某石化开关站对6组梅花触头进行测试，其中多组触头出现夹紧力偏低的情况；现场进一步观察发现，不合格触头的弹簧存在拉伸变形。
在另一处电厂应用现场，某户内真空断路器出现：
夹紧力明显不足 + 温度异常升高
现场检查发现，其压力弹簧存在氧化、拉伸现象。
这类现场数据说明：
设备故障并不一定是突然发生的。
很多时候，在最终故障发生之前，设备已经出现了可以被监测、被记录、被分析的状态变化。
关键在于：
我们有没有能力提前看到它。
09 从“定期检修”，走向“状态检修”
过去的设备管理模式，更多依赖：
定期检修 + 人工检查 + 经验判断。
但设备数量越来越多、运行时间越来越长，仅依靠人工定期检查，已经很难覆盖设备运行过程中的每一个状态变化。
在线监测的价值，则是让设备形成持续的数据记录。
KSL-CBC100支持：

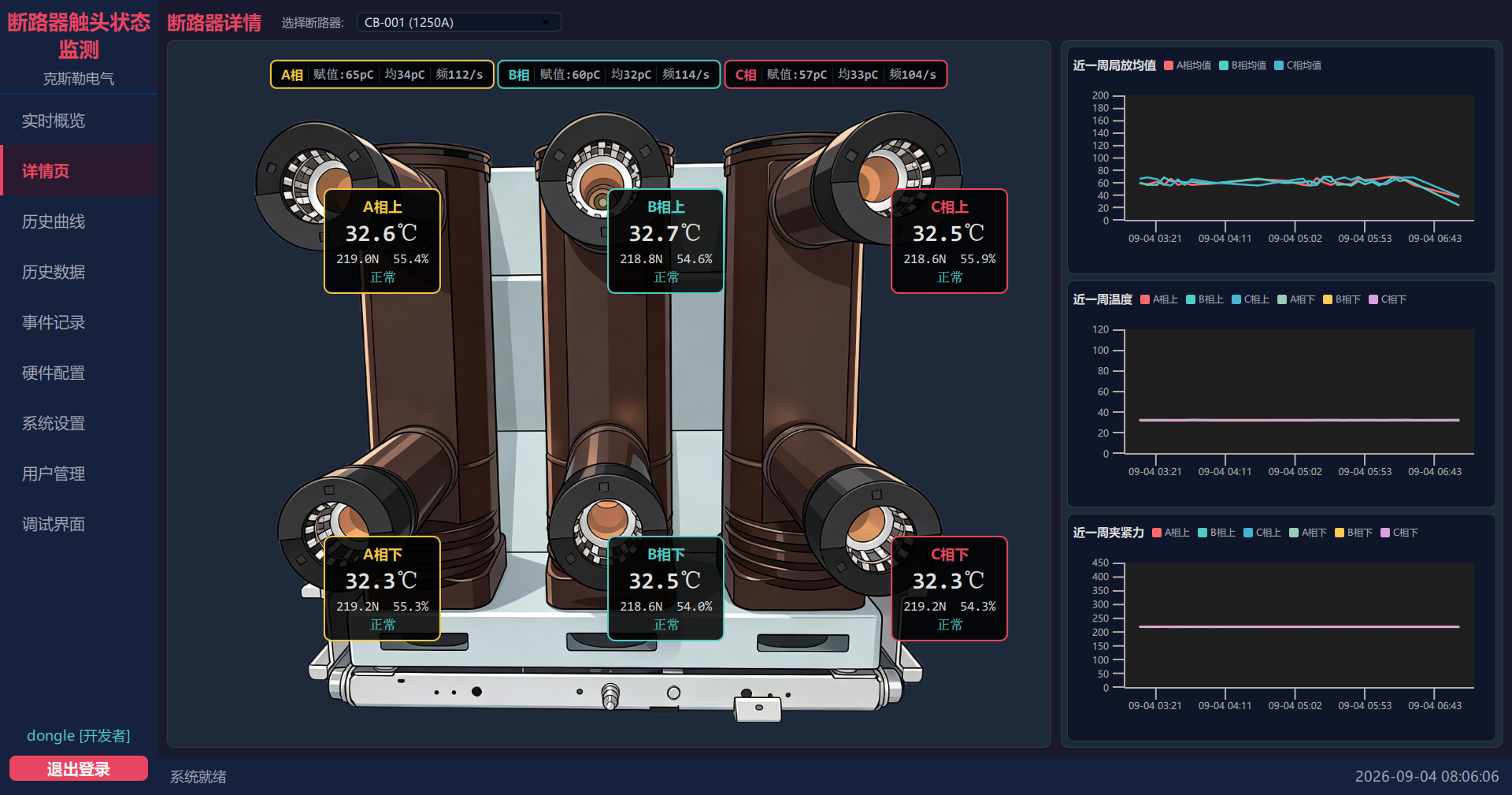

可视化显示、曲线分析、查询统计
并可通过RS485、无线、4G等方式进行数据传输，实现从现场设备到后台系统的数据汇聚。
让设备管理逐步从：
“出了问题再处理”
向：
“发现趋势、提前预警、精准检修”
转变。
10 不只是电网，更多工业场景同样需要
断路器触头的状态问题，并不只存在于变电站。
大量使用高压开关柜的：
电网、发电、钢铁、石化、铝业等行业
同样面临设备长期运行、触头老化、弹簧疲劳以及接触发热等问题。
对于老旧开关柜而言，通过增加状态感知能力，也能够为设备智能化改造提供一种思路。
11 让设备“自己说话”，让运维更有依据
一只梅花触头，可能只是整个开关柜中很小的一部分。
但它连接的，是一次回路的可靠运行。
真正的智能运维，也不是简单地增加几个传感器，而是让不同维度的数据形成关联：
插入深度——机械位置
夹紧力——接触压力
温度——运行状态
局放——绝缘状态
从一个参数，到多个参数；
从一次检测，到持续监测；
从发现故障，到关注故障趋势。
这正是断路器触头多参量感知的价值所在。
设备不会突然告诉你“我要出故障了”。
但在很多情况下，它会提前留下温度、受力、位置、绝缘等方面的变化。
我们要做的，就是让这些变化能够被感知、被记录、被分析。
KSL-CBC100断路器触头多参量感知系统
让触头状态看得见，
让设备变化有数据，
让风险预警更及时。
从“测温”走向“多参量感知”，
从“故障检修”走向“状态检修”。
让每一台高压开关柜，都拥有更清晰的状态感知能力。
