1、主要功能
*实时监测高压电力电缆的泄露电流；
*实时监测高压电力电缆的三相不平衡度；
*介质损耗实时监测及超值报警；
*电缆绝缘阻值实时监测及超值报警；
2、主要特点
*采用高精度微电流传感器，能充分保证监测的精度和线性度；
*抗电磁冲击及电网操作冲击能力强；
*采用“同步测量、相对比较、趋势判断”的动态诊断机制，提高监测系统运行及诊断的可靠性；
*将微弱泄漏电流采集技术、EMC技术、计算机技术、通信技术应用于高压工程，用准确的指标反映高压电力电缆的绝缘状况；
技术指标
|
工作电源 |
AC/DC 110-220V，±10％ |
|
绝缘性能 |
外壳和端子间＞100MΩ |
|
外壳防护 |
IP43 |
|
工作温度 |
-20℃～65℃ |
|
工作湿度 |
≤95%RH |
|
适用电压等级 |
0.4～35KV |
|
电流信号 |
Ix或In=70µA～700mA |
|
电压信号 |
Un=3V～300V |
|
介质损耗 |
tanδ=-500%～500% |
|
电容量 |
Cx=10pF～0.3µF |
|
电容比值 |
Cx:Cn=1:1000～1000:1 |
|
阻性电流 |
Irp=10µA～10mA |
|
容性电流 |
Icp=100µA～300mA |
|
相位 |
α=-180°～180° |
|
频率 |
f=45Hz～55Hz |
|
泄漏电流测量范围 |
50µA～8mA |
安装尺寸
1、嵌入型

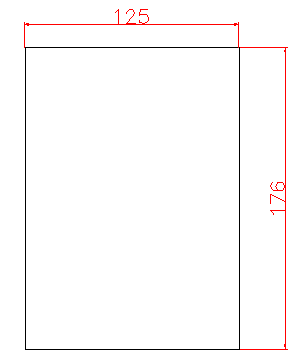

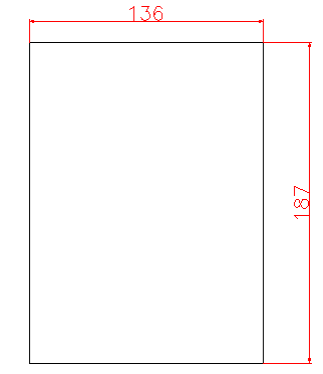

外形尺寸 开孔尺寸

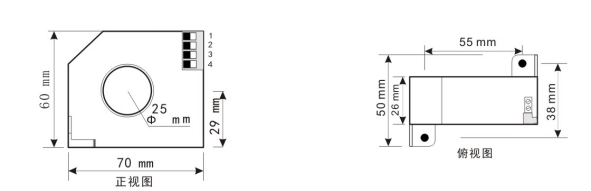

2、传感器
传感器安装时要保证一次泄露电流从传感器穿入在流经地即可，不得有旁路。安装方式客户可以根据现场情况安装。
