克斯勒KSL-FTS200油变绕组荧光光纤测温装置专为电力应用而设计，非常适合用于油变绕组热点测温，可直接、实时、精确测量绕组等热点温度的新 型变压器内部温度监测装置，能够实现对变压器内部的全面监控。除了具有测温范围广和准确、可靠的测温性能 外，还有卓越的抗EMI/RFI (电磁干扰/射频干扰)特性，高压绝缘及抗干扰等优异的性能。 可实现动态负载运行时“热点”温度的实时和精确监测。解决了在电磁环境下采用传统电学测温仪器安全性低、测量精度差、测温失效等问题。
产品介绍


KSL-FTS200油变绕组荧光光纤测温系统由主变绕组光纤测温主机(含软件)、内部光纤传感探头、外部光纤传感探头、贯通器/法兰组件以及测温软件(可选)、保护箱(可选)、防护罩(可选)、固定组件(可选)组成。



主变绕组光纤测温主机


该装置专为电力应用而设计，非常适合用于油变绕组热点测温，可直接、实时、精确测量绕组等热点温度的新型变压器内部温度监测装置，能够实现对变压器内部的全面监控。除了具有测温范围广和准确、可靠的测温性能外，还有卓越的抗EMI/RFI(电磁干扰/射频干扰)特性，高压绝缘及抗干扰等优异的性能。可实现动态负载运行时“热点”温度的实时和精确监测。解决了在电磁环境下采用传统电学测温仪器安全性低、测量精度差、测温失效等问题。

电气参数：

工作电源：AV220V±20%,50/60Hz

测温范围：-40.0°C~+260°C

测量精度：士0.5°C

分辨率：0.1°C

响应时间：20ms

测温通道：3~18路(可定制)

继电器触点输出：超温报警触点点容量:AC250V/5ADC30V/5A、故障报警触点点容量:AC250V/5ADC30V/5A

传感器直径：<3.0mm

光纤长度：≤100m

光纤传感器耐压：120kv/30cm/1min

法兰贯通盘：材质:不锈钢 尺寸:304.8mm

防雨箱：材质:不锈钢 尺寸:400*500*150防护等级:IP56/IP66
通讯接口/协议：RS485/MODBUS RTU4-20mA

界面：轮显/可外界显示屏

功耗：正常运行功耗≤30W

使用环境：环境温度:-20°C~+70°C环境湿度:≤95%RH，无凝露大气压:70kPa~106kPa海拔:≤4000m，其他海拔可定制

内光纤

光纤传感探头完全非金属构造。

光纤传感探头采用稀土材料制作，光纤探头几乎可在任何环境安全使用，不受EMI、RF、MRI 和微波干扰，耐受高电压100KV，尺寸小、测温精度高、响应速度快、性能稳定等特性。


◎ 内光纤护套打孔，方便空气排出；
◎ 采用耐高温、耐腐蚀的材料制作探头，能够适应恶劣的工作环境；
◎ 光纤具有良好的柔韧性和机械强度，便于安装和铺设；
◎ 传感器的尺寸小巧，不会对绕组的原有结构和性能产生影响。




贯通器



产品特点：
◎长期可靠的密封性和耐油性
◎ 光损耗低
◎ 耐化学性
◎ 安装方便
◎ 使用不松动螺丝
贯通器作为油浸变压器内部光纤传感探头和外部转接光纤间的转接，并能耐受变压器油压力提供准确可靠测量的组件。
安装简单且经过验证，通过外螺纹固定在法兰盘上，非常适合应用于需要密闭的环境中


产品参数


法兰环/法兰盘



法兰盘
法兰盘采用不锈钢316材料制作，可安装1-18个贯通器，配有O型氟橡胶圈。用于固定贯通器，和法兰环配合安装在变压器油箱壁上，密封性符合国家标准。
法兰环
法兰环采用不锈钢316材料制作，用于焊接到变压器箱体内壁上。
外部光纤



产品特点：
◎ 耐高温石英光纤
◎ 光损耗低
◎ 耐高温、耐化学腐蚀
◎ 抗拉力、柔韧性强

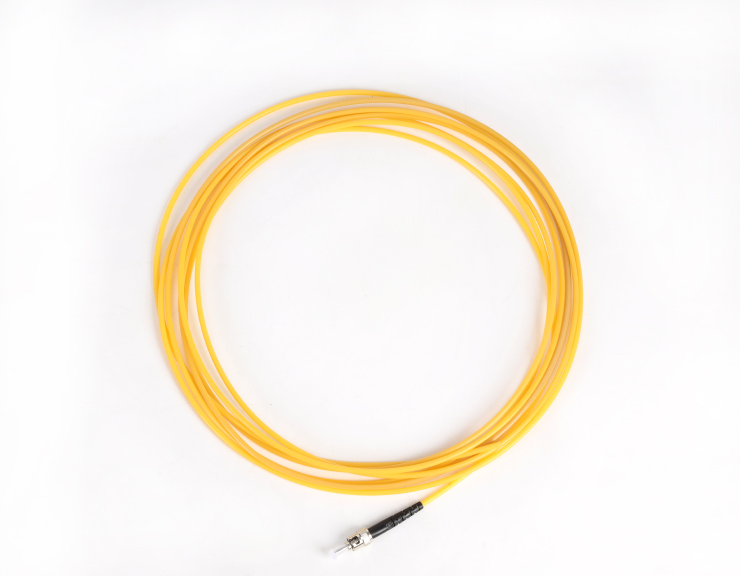

外部光纤延长线
外部光纤延长线用于连接贯通器和变压器光纤测温装置，它提供了非常稳固的连接。外层覆盖了3.0mm的特氟
龙保护套增强防护，耐热和耐化学品。两端采用ST连接器。
该光纤专为与贯通器配对而设计，可在恶劣环境中使用而不会影响性能。

产品参数



法兰盘防护罩
光纤防护罩安装于法兰盘，用于保护贯通器及外部光纤延长线不受损坏，材质为不锈钢304/316（可选），配有密封垫片可 有效防雨、防水。

尺寸图

保 护 箱


保 护 箱 采 用 3 0 4 / 3 1 6（可 选）不 锈 钢 材 质，喷 塑
RAL7035桔纹，用于保护光纤测温装置，专门设计观察窗
便于查看变压器运行状态。内部配有密封垫圈防护等级
可达IP65。尺寸：350*460*150(宽*高*厚)。
