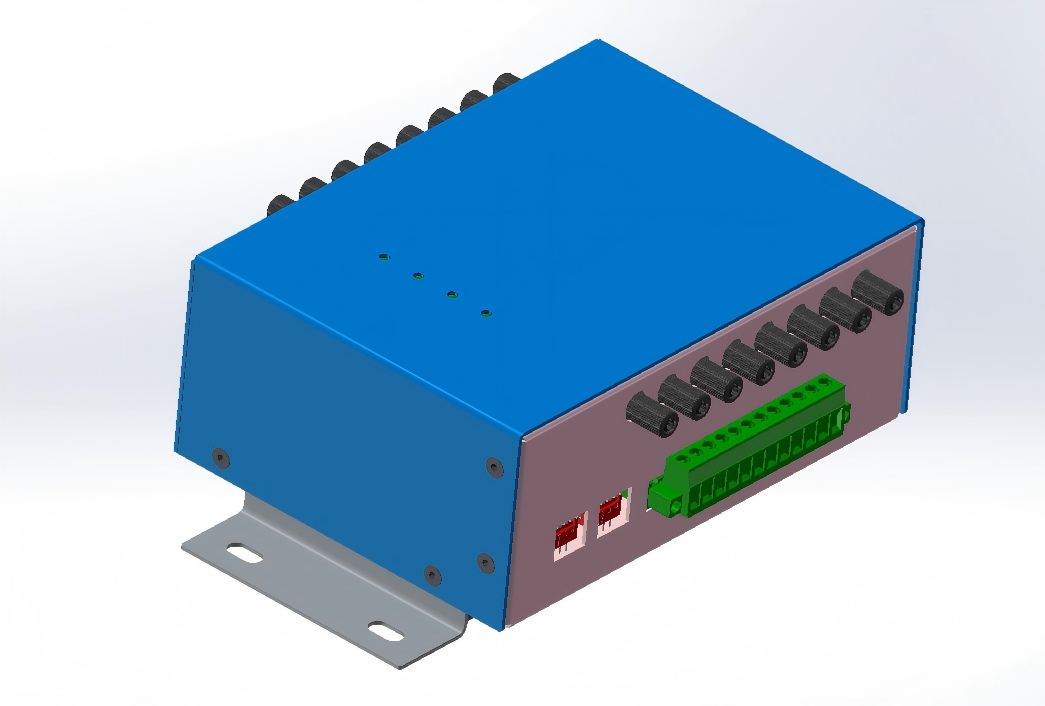

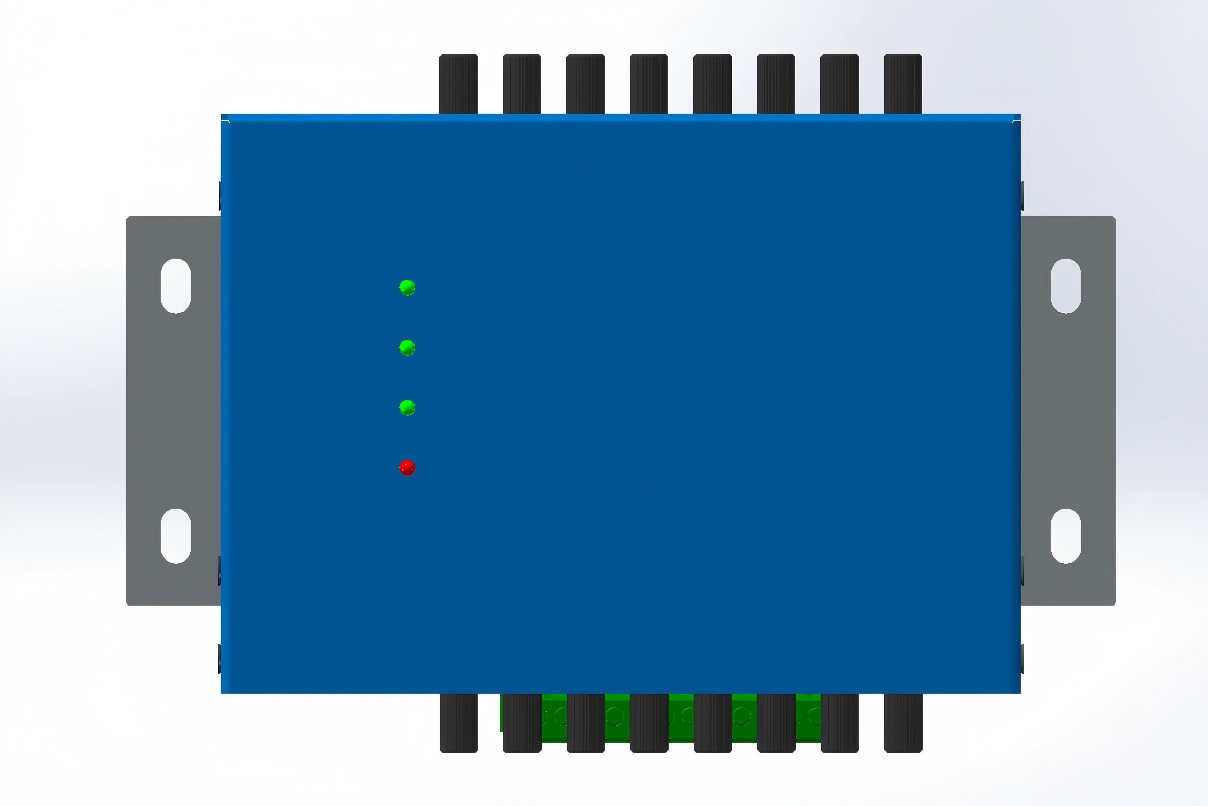

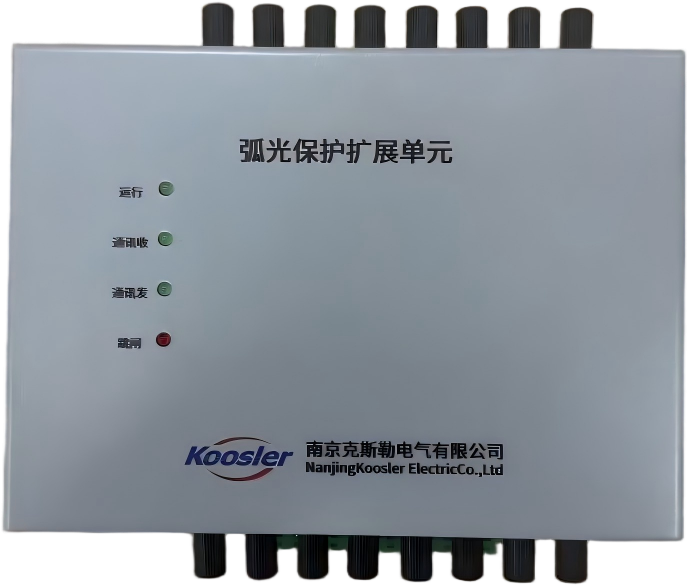

1.扩展单元包含16路弧光接口（X2和X3），1个12位端子（X1），两个拨码开关（SW1-SW2），两个RJ45(未用)。 2、扩展单元与主控采用CAN总线通讯，扩展单元12位端子的1脚为CANH，接主控单元插件10位端子9脚，扩展单元12位端子的2脚为CANL，接主控单元插件10位端子10脚。即扩展单元X1模块1、2号端子接入母线主机的X2模块9、10号端子。带多个扩展单元，就把多个扩展单元并接到母线主机的X2的9和10即可。 3、扩展单元X1模块端子的10、11脚为电源接口，12脚为EARTH，10脚为L/+，11脚为N/-，交直流通用220V。 4、拨码开关SW1为本扩展模块的CAN通讯地址，比如bit1单独拨下，地址为1；bit2单独拨下，地址为2；bit1和bit2同时拨下，地址为3。 5、两台扩展模块地址出厂时，地址设置为1和2。 6、拨码开关SW2为CAN总线终端电阻，比如投入，出厂前都已拨下，投入。如主控带两台以上扩展单元，可依据现场情况，仅在一台扩展单元处投入即可。 7、另一侧的两个RJ45未用，拨码开关SW3需保持在未拨下状态。 8、扩展单元使用时，只需按照第2条接好线，按照第4条设置好地址和终端电阻，主控不许进行其他设置即可使用。在主控液晶显示界面，弧光测值界面，在16路弧光信号后，第17个测值为扩展单元1地址为1的弧光测值（16进制），后面按照地址顺（2、3、4...）依次为扩展单元2、3、4…..上送的弧光测值。
